RF3140是一个具有完整功率控制的高功率、高效率的功率放大器模块。RF3140具有完全的功率控制方案，采用3.0～5.5V的电源电压。在电源电压为3.5V时，有＋35dBm GSM和＋33dBmDCS／PCS输出功率，有60％GSM和55％DCS／PCS效率。对于待机操纵，使用逻辑“低电平”使组件进进低功耗模式。该模块的封装尺寸为10mm×10mm。

　　（1）RF3140的芯片封装和引脚功能

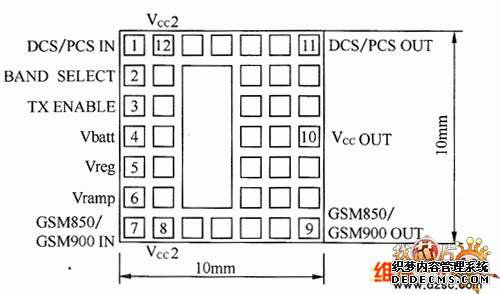

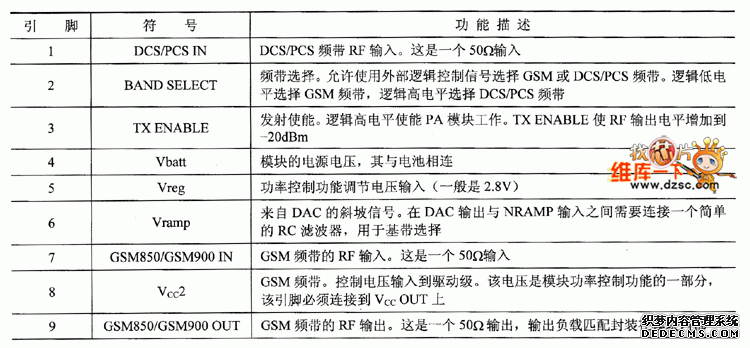

　　RF3140的芯片引脚封装形式如图1所示，引脚功能如表所示。

　　图1 RF3140的引脚封装形式

　　表 RF3140的引脚功能

　　（2）RF3140的内部结构和工作原理

　　RF3140的内部结构如图2所示，芯片内部含有两个三级放大器，一个一级放大器。RF3140是一个四频带GSM850、EGSM900、DCS1800和PCS1900的功率放大器芯片，包含一个采用间接闭环方法的功率控制部分，以便简化复杂的控制回路设计。

　　图2 RF3140的内部结构
