芯片封装材料是什么，是这些！

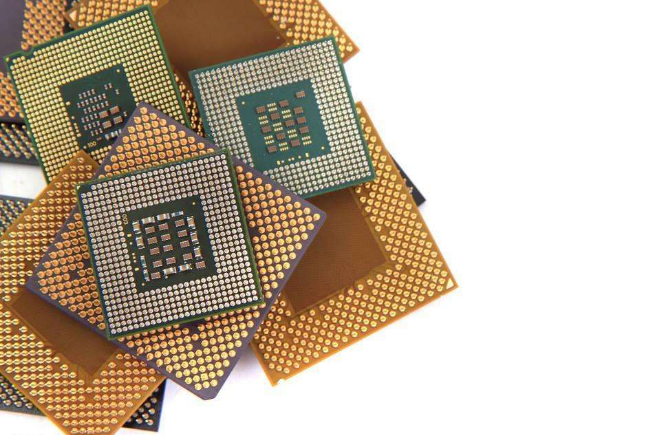

芯片封装的作用之一就是保护内部的集成电路，避免芯片与外部空气接触。因此必须根据不同类别的集成电路的特定要求和使用场所，采取不同的加工方法和选用不同的封装材料，才能保证封装结构气密性达到规定的要求。早期的芯片封装材料多采用有机树脂和蜡的混合体，用充填或灌注的方法来实现封装的，显然可靠性很差。也曾应用橡胶来进行密封，由于其耐油、热及电性能都不理想而被淘汰。

使用广泛、性能最为可靠的芯片气密性封装材料是玻璃-金属封接、陶瓷-金属封装和低熔玻璃-陶瓷封接。处于大量生产和降低成本的需要，塑料模型封装已经大量涌现，它是以热固性树脂通过模具进行加热加压来完成的，其可靠性取决于有机树脂及添加剂的特性和成型条件，但由于其耐热性较差和具有吸湿性，还不能与其他封装材料性能相当，尚属于半气密或非气密的封接材料。

随着芯片技术的成熟和芯片成品率的迅速提高，后部封接成本占整个集成电路成本的比重也愈来愈大，封装技术日异月殊。

塑料仍然是芯片封装的主要材料

塑料模塑封装具有成本低、工艺简单和便于自动化生产等优点，虽然在军用集成电路标准中明文规定，封装结构整体不得使用任何有机聚合物材料，但是在集成电路总量中，仍有85%以上采用塑料封装。

塑料封装与其他封装相比，其缺点主要是它属于非气密或半气密封装，所以抗潮湿性能差，易受离子污染；同时热稳定性也不好，对电磁波不能屏蔽等，因而对于高可靠的集成电路不宜选用这种封装形式。但是近几年来，塑料封装的模塑材料、引线框架和生产工艺已经不断完善和改进，可靠性也已大大提高，相信在这个基础上，所占封装比例还会继续增大。

直接粘结式封装将取得更大发展

所谓直接粘结式封装是将集成电路芯片直接粘结在印制线路板或覆有金属引线的塑料薄膜的条带上，通过倒装压焊等组装工艺，然后用有机树脂点滴形加以覆盖。当前比较典型的封装结构有板式芯片封装（COB）、载带自动焊接封装（TAB）和倒装芯片封转（FLIPCHIP）等树种，而其中COB封装和TAB封装已经大量使用于音乐、语音、钟表程控和照相机快门等直接电路。

直接粘结式芯片封装其所以能够迅速发展，最重要的因素是它能适用于多引线、小间距、低成本的大规模自动化或半自动化生产，并且简化了封装结构和组装工艺。例如COB封装不再使用过去的封装所必需的金属外引线；TAB封装采用倒装压焊而不再使用组装工艺必须的内引线键合。这样，一方面减少了键合的工作量，另一方面因减少引线的压焊点数而提高了集成电路的可靠性。
